為什么有的錳芯磁環繞線前需要烘烤？
分類：電感資訊 發布時間：2022-10-19 瀏覽量：1003

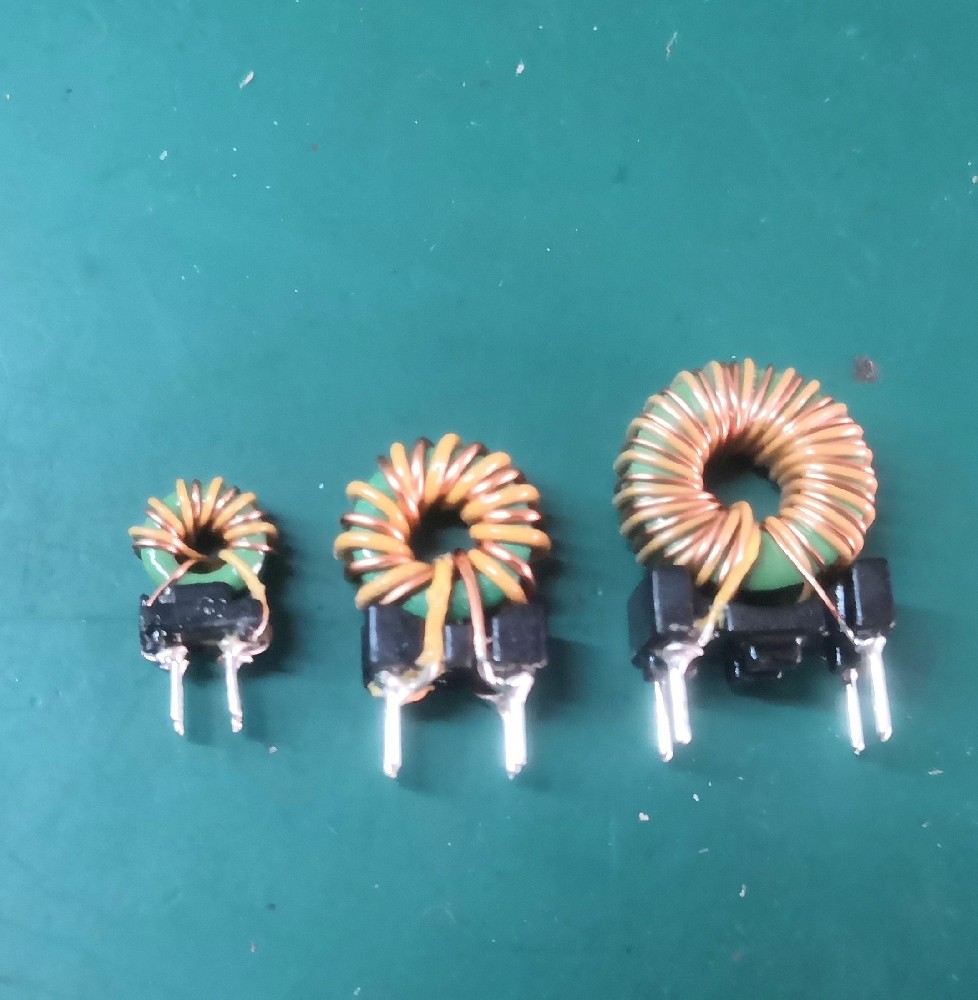

錳芯高導磁環常用來繞線制作磁環共模電感，由于其高ui,可以做大感量，經常應用于電源適配器，開關電源等方面，最近小編遇到一個比較有意思的案例：T1495磁環，材料為12K，單圈中心感量為5.3uh,繞5圈（內數）后，中心感量要求為133uh，依據L=AL*N*N （L為繞線后的感量，AL為單圈感量，N為圈數），進行計算，要求和理論上的中心感量一致，但是實際測試感量為200uh，超出上限35%的公差了。
后經分析認為是磁環沒有烘烤，由于特殊的尖晶石結構，其內部分子間張力沒有釋放，導致直接繞線后的感量實測偏高，實際上測得感量并不穩定，后續會隨著溫度的變化，測試條件的微調，而導致感量會下降。這和錳芯磁環電感點膠烘烤后，應力存在導致感量下降是同一個原理，工程人員將1495裸環放入烤箱烘烤1小時100℃，待完全冷卻后，繞線5圈，感量為150uh，繞線前測試為200uh的烘烤后測試為140uh，在130uh±35%的范圍內，理論和實際完全一致。
由此可見，做標準感量值的錳芯磁環電感在選型材料，確認圈數前就需要對磁環進行烘烤，釋放張力，從而使磁環保持到穩定狀態，再進行繞線，而感量做最小值以上的可以不用烘烤，相反，要避免應力影響，能不烘烤就不烘烤。
